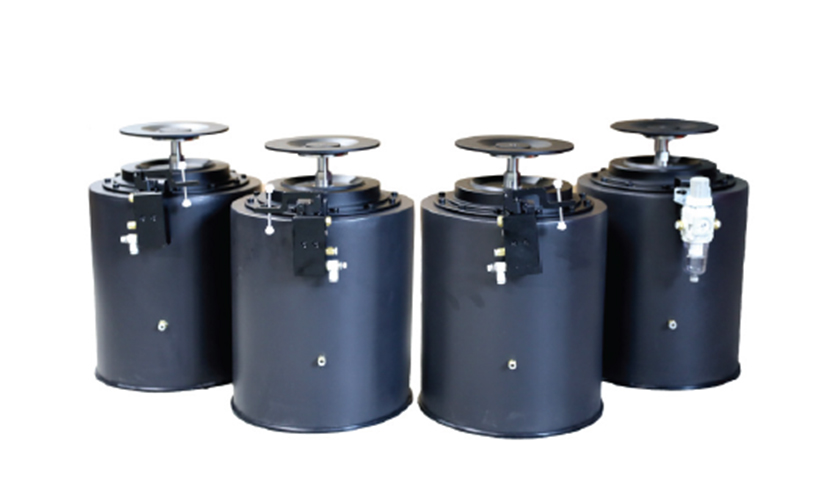

ZDH系列高性能獨立型氣浮隔振支撐腿

適合對隔振要求非常高的光學實驗，干涉測量、超快光學、量子光學、光通訊、高分辨顯微實驗、微納光學、非線性光學、半導體行業、搭建復雜長程光路等，用戶可自行搭配臺面

產品咨詢

產品概述

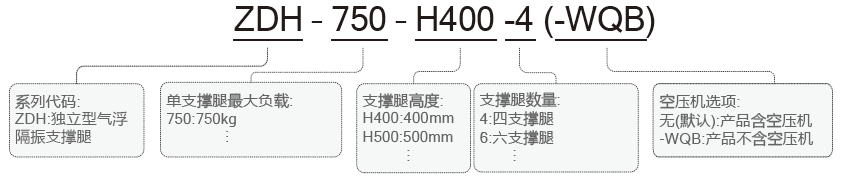

命名規則：

ZDH系列高性能獨立型氣浮隔振支撐腿特點：

• 引入對隔振有較好效果的三線擺系統。

• 采用層流阻尼元件，系統反應更靈敏。

• 可搭配不銹鋼臺面或大理石臺面使用。

• 內置油阻尼，可有效減少共振峰值。

應用領域：：

• 對隔振要求非常高的光學實驗，干涉測量、超快光學、量子光學、光通訊、高分辨顯微實驗、微納光學、非線性光學、半導體行業、搭建復雜長程光路等。

技術指標：

• 固有頻率：垂直方向＜1.5~2.0Hz；水平方向＜1.0~1.5Hz

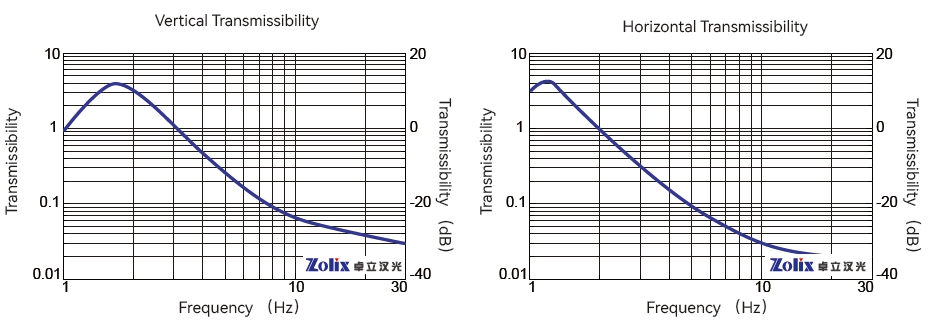

• 隔振效率：垂直方向：5Hz時：75~85%；10Hz時：90%~95%

水平方向：5Hz時：90~94%；10Hz時：92%~98%

• 隔振方式：三線擺隔振系統

• 阻尼方式：層流阻尼

• 工作臺面：可選配不銹鋼臺面或大理石臺面

• 支架高度可調范圍：-10~+15mm

• 支架負載：3000kg（四支撐）/4500kg（六支撐）

• 單個隔振腿負載：850kg

• 最大空氣壓力：0.6MPa

• 建議工作空氣壓力：0.3~0.4MPa

• 水平重復精度：±0.5mm

細節說明：

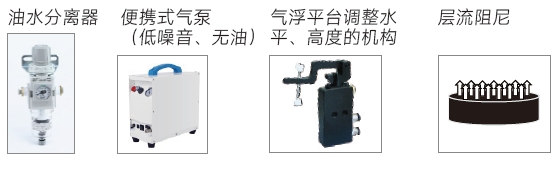

其他配件

選型表：

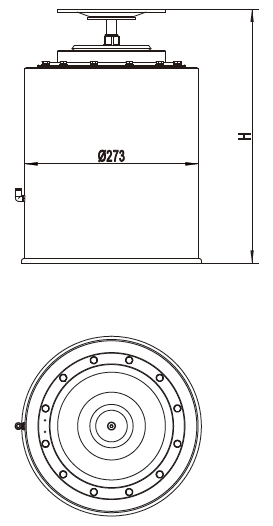

尺寸圖：
