說明：
QF 系列是采用的靜壓氣浮導軌作為保持機構，直線電機驅動的直線滑臺。該系列滑臺具有 高穩定度、高分辨率，精密位移，大負載的功能。采用氣浮導軌為保持機構，工作過程沒有摩擦， 無灰塵產生，沒有爬行現象。直線電機作為驅動機構，齒槽小，分辨率高，輕松實現亞微米級定 位需求。產品尺寸較多，可以根據需要靈活選擇， QF 系列產品適合用于半導體行業或其他對于 精密位移亞微米級調整有需求的客戶。臺面多種標準孔位的安裝孔適合不同需要，下方標準固定 孔方便將其與其他滑臺連接，組成多維移動臺。
特點：
· 采用氣浮靜壓導軌，運動無爬 行，直線度好，負載可控制， 穩定性好；
· 采用直線電機，微步能力好，驅 動力可控，速度穩定；
QF系列氣浮導軌滑臺命名規則：
QF 25-300 S-BNA
|
QF 系列代碼：
QF:單軸空氣軸承類滑臺 QFD:XY組合空氣軸承類滑臺
QFH:龍門組合空氣軸承類滑臺
|
|
25 臺面寬度：
25:250mm 30:300mm
|
|
300 有效行程：
100:100mm 200:200mm
300:300mm
|
|
S 基座材質：
A:鋁合金
S:大理石
C:碳化硅
|
|
B 分辨率：
1:0.1 μm S:50nm
B:20nm
|
|
N 電機類型：
N:無鐵芯
M:有鐵芯
|
|
A 臺面材質：
A:鋁合金
T:其它
|
以上命名規則除技術規格列表內標準產品，其余配置請聯系銷售進行定制。
QF系列氣浮導軌滑臺選項表
|
型號
|
QF25-100A-BNA
|
QF25-200A-BNA
|
QF25-300A-BNA
|
QF25-400A-BNA
|
|
臺面尺寸
|
245x200(運動方向)
|
|
厚度
|
120
|
|
移動量
|
100
|
200
|
300
|
400
|
|
光柵尺分辨率
|
20
|
|
驅動方式
|
無鐵芯直線電機
|
|
導軌
|
一體式靜壓導軌
|
|
雙向重復精度(μm)
|
0.4
|
|
無修正定位精度(μm)
|
1.2
|
|
直線度(μm)
|
2
|
2.5
|
3
|
3
|
|
俯仰
|
4.5
|
|
偏擺
|
2.1
|
|
主體材料及表面處理
|
鋁合金，黑色硬質陽極氧化處理
|
|
中心負載(Kg)
|
10/μm
|
|
型號
|
QF25-400S-BNA
|
QF25-500S-BNA
|
QF25-600S-BNA
|
QF25-800S-BNA
|
|
臺面尺寸
|
290x200(運動方向)
|
|
厚度
|
189
|
|
移動量
|
400
|
500
|
600
|
800
|
|
光柵尺分辨率
|
20
|
|
驅動方式
|
無鐵芯直線電機
|
|
導軌
|
氣浮腳式靜壓導軌
|
|
雙向重復精度
|
0.3
|
|
無修正定位精度(μm)
|
1.2
|
|
直線度(μm)
|
2
|
3
|
5
|
5
|
|
俯仰
|
2
|
|
偏擺
|
2
|
|
主體材料及表面處理
|
大理石，鋁合金
|
|
中心負載(Kg)
|
15/um
|
說明 ：
1.以上測試數據在使用TMC-NET-2L 控制系統下，采用GB/T17421.2 雙軸線擬合下，采用等級為VC-C 環境下隔振系統所測試；
2.測試用氣體0.5MPa 壓縮空氣，做過濾和除水工藝；
3.測試環境介于萬級~十萬級潔凈空間內；
4.測試溫度20±1℃,濕度40~60%。
特點和選型指導
|
項目
|
xxxA
|
xxxS
|
xxxC
|
|
材質
|
鋁合金
|
大理石
|
碳化硅陶瓷
|
|
導軌長度
|
200~800
|
400~3000
|
400~2000
|
|
外形尺寸
|
超小~中
|
中~超大
|
小、中、大
|
|
制作方式
|
機加工
|
磨削
|
燒制
|
|
重復精度(μm)
|
0.3
|
0.3
|
0.25
|
|
直線度(μm)
|
1~3
|
2~5
|
2~3
|
|
組合形式
|
X, XY(小)
|
X、XY、龍門
|
X、XY、龍門
|
|
造價(元)
|
1~10
|
5~100
|
50~1000
|

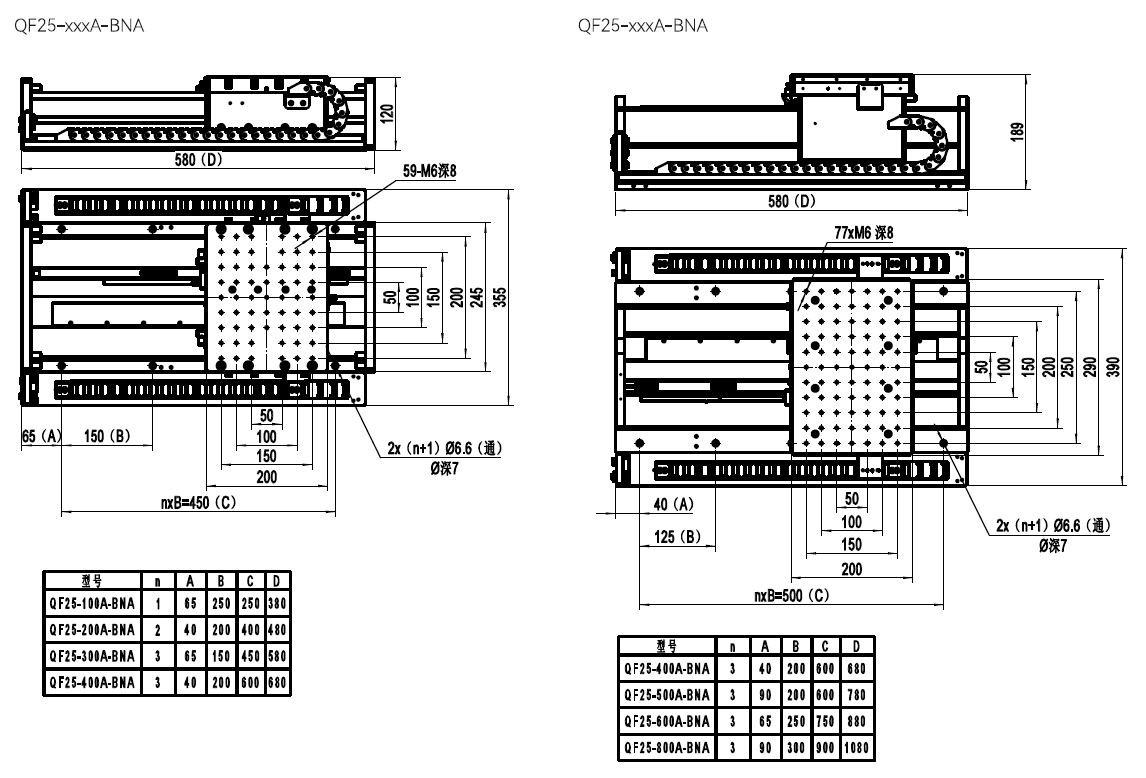

尺寸圖：
