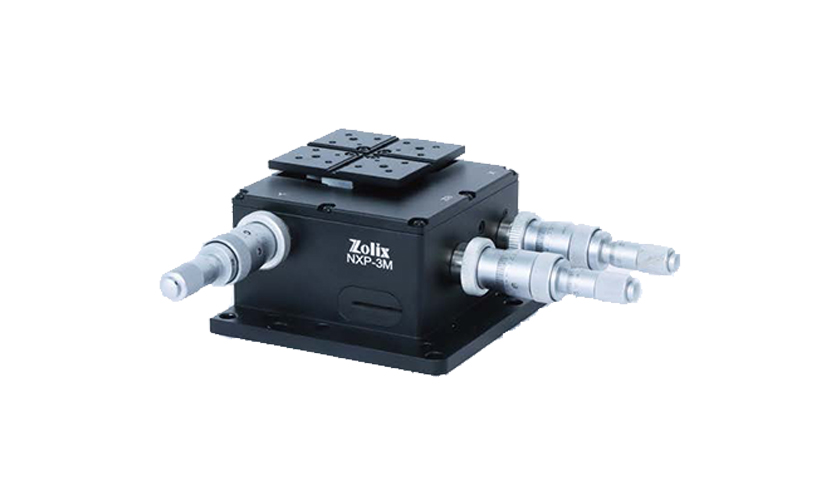

NXP多維度光學耦合臺

NXP系列多維度光學耦合臺包含六軸耦合臺和三軸耦合臺，可用于其他產品的手動驅動和電動驅動。它適用于光纖、波導、光電封裝和任何高分辨率對準或定位應用，包括通用實驗室任務。創新的柔性設計與模塊化驅動系統相結合，提供了卓越的性能和靈活性。產品內部沒有導軌軸承，平行撓性設計確?；_連續的運動和長期的穩定性.
產品咨詢
資料下載
產品概述
說明：
NXP 系列多維度光學耦合臺包含六軸耦合臺和三軸耦合臺，以及可用于其他產品的手動驅動和電動驅動。它適用于光纖、波導、光電封裝和任何其他高分辨率對準或定位應用，包括通用實驗室任務。創新的柔性設計與模塊化驅動系統相結合，提供了卓越的性能和靈活性。
NXP 系列六軸耦合臺的位移臺在移動平臺前都有不銹鋼探針，標記所有旋轉軸的公共支點，所有旋轉軸都具有公共支點，可以減少系統的對準時間。
NXP 系列多維度光學耦合臺產品內部沒有導軌軸承，平行撓性設計確?；_連續的運動和長期的穩定性，非常適用于亞微米級分辨率的應用。對于納米定位應用，提供內置壓電驅動器的版本。這種結構相對于滑臺組維的方式，穩定性有極大的提高，在溫度較為恒定的條件下，產品適用于光纖對準等需要保持靜態粘接的應用中。
NXP 系列多維度光學耦合臺可進行手動驅動 / 電動驅動快換，可滿足空間中不同維度使用混裝驅動器。

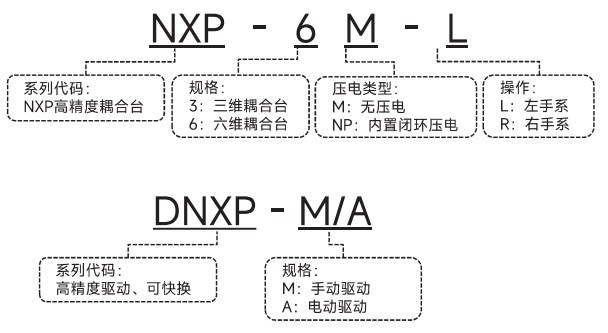

命名規則

注 ：

1.三軸系列無 L/R 尾綴

2. 設備不包含驅動器，需單獨采購 (DNXP-M/A),可以按需求混裝驅動

NXP多維度光學耦合臺選型表

六軸高精度耦合臺


型號

NXP-6M

NXP-6NP

行程

X、Y、Z直線行程為4mm。Rx、Ry、Rz(擺動、俯仰和偏轉)行程為4°(70mrad)

傳動比

X

1:1.5

X軸和Y軸驅動和壓電傳動比相同，為1:1.5

驅動器和壓電促動器每平移1μm,位移臺平移1.5μm

Y

Z

1:1

驅動的傳動比為1:1;壓電傳動比1:1.5

分辨率

見驅動

旋轉中心

公共旋轉中心；最大串擾100 μm

壓電

規格

無

閉環壓電

行程

典型值19μm

分辨率

X、Y、Z 1nm/Rx、Ry、Rz0.018μrad

最大負載

1kg

共振頻率

>130 Hz(±10%)

熱穩定性

1μm/℃

三軸高精度耦合臺

型號

NXP-3M

NXP-3NP

行程

4  mm

傳動比

1:1

分辨率

見驅動

串擾

≤100μm

頂板平行度

<100μm

壓電

規格

無

閉環壓電

行程

典型值19μm

分辨率

X、Y、Z 1nm

最大負載

1kg

共振頻率

>130 Hz(±10%)

熱穩定性

1um/℃

驅動

型號

DNXP-M

DNXP-A

驅動類型

手動

電動

行程

13mm

與NXP系列設備配合使用后行程4mm

8mm

與NXP系列設備配合使用后行程4mm

分辨率

粗調10μm,微調0.5 μm

整步125μm/半步0.625μm

電機

無

35步進電機，步距角1.8°

限位

內置限位開關

定位精度

雙向重復性為5.0μm

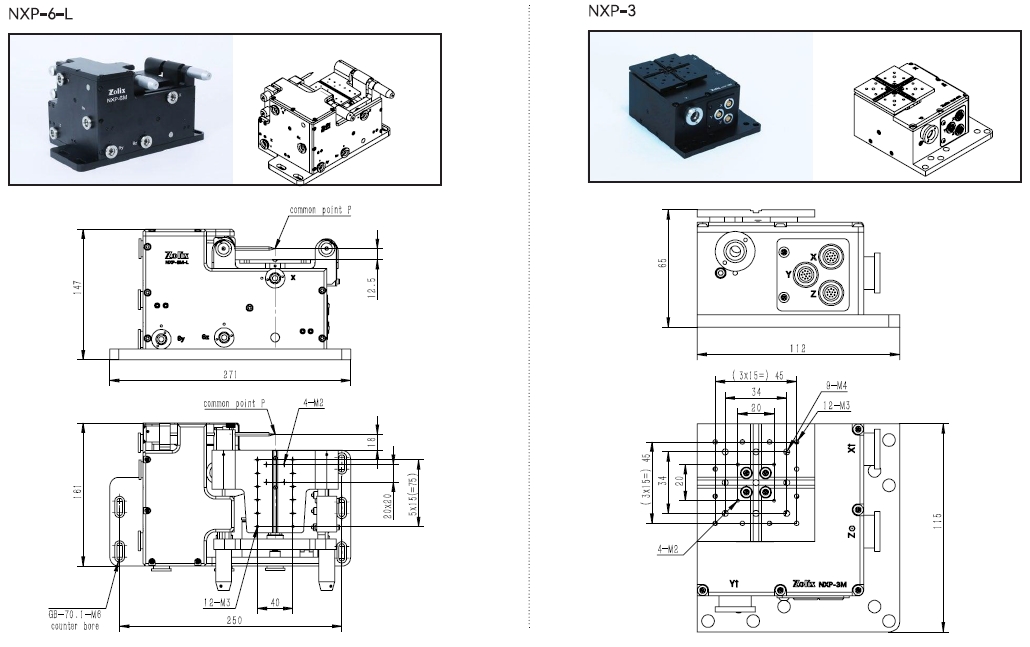

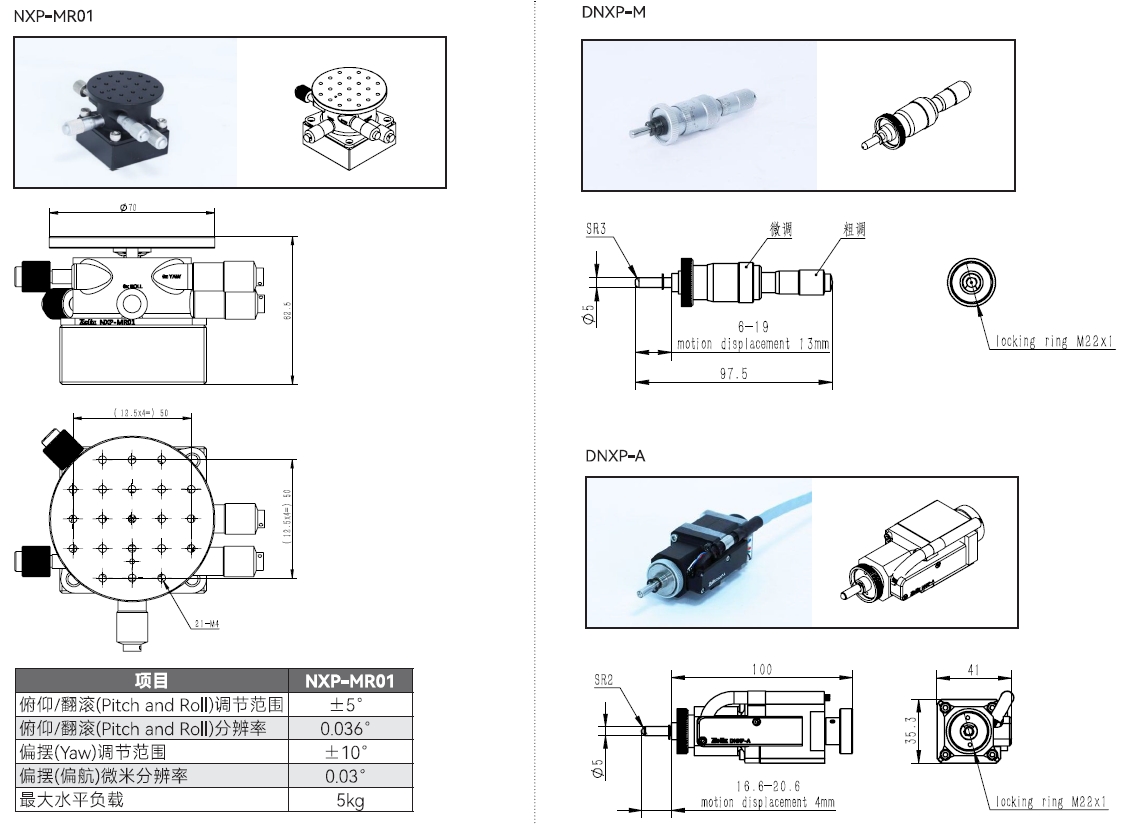

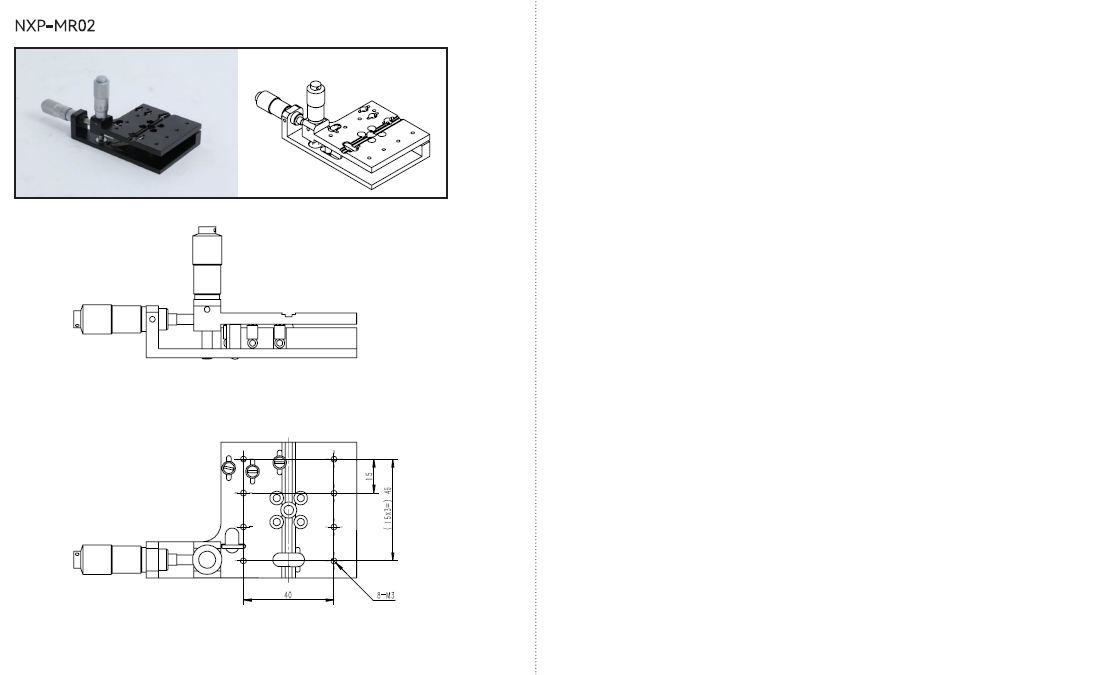

NXP多維度光學耦合臺尺寸圖
