SK系列精密不銹鋼手動直線滑臺（真空）說明：
SK 系列產品是卓立漢光開發的高精密手動直線滑臺。該系 列產品主體材料采用 304 不銹鋼，采用超高精密交叉滾柱導軌 導向，精密分厘卡驅動， 配合卓立漢光的精密加工技術，使該系 列產品具有不小于 2μm 的高靈敏度，并且運行平順，無跳動現象。 該系列產品具有很高的通用性， 適合于高精度的手動調整領域， 尤其適合對負載能力、運動精度有較高要求的場合，也可在真空 中使用（需換裝真空脂）。
特點：
•靈敏度≤2μm
•主體材料為304不銹鋼，穩定性高、耐腐蝕性好，也適合在真空 中使用
•高精密交叉滾柱導軌，保證了產品的靈敏度、直線度等關鍵指標 達到國內**水平
•分厘卡驅動，分為左側、右側、中間驅動，使用靈活方便
•負載能力較強，尺寸適中，適合絕大多數應用環境

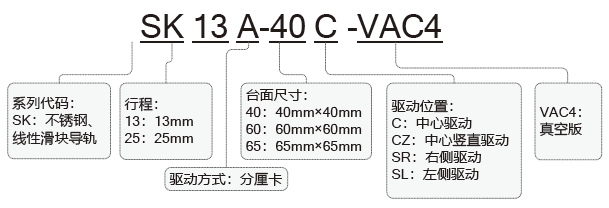

命名規則
|
型號 |
SK13A-40(xx)- VAC4 |
SK13A-60(xx)- VAC4 |
SK25A-65(xx)- VAC4 |
|
行程 |
13 |
13 |
25 |
|
臺面尺寸 |
40×40 |
60×60 |
65×65 |
|
厚度 |
19.5 |
20 |
23 |
|
導軌 |
交叉滾柱導軌 |
||
|
驅動方式 |
分厘卡 |
||
|
驅動位置 |
C：中心驅動；SR：右側驅動；SL：左側驅動； CZ：中心豎直驅動 |
||
|
主體材料及表面處 理 |
不銹鋼 |
||
|
靈敏度(μm) |
≤2 |
||
|
分厘卡*小讀數 (mm) |
0.01 |
||
|
直線度(μm) |
≤3 |
||
|
水平負載(Kg) |
5 |
6 |
7 |
|
豎直負載(Kg) |
1.5 |
2 |
2.5 |
|
自重(Kg) |
0.28 |
0.5 |
0.86 |
